鋼結構工程技術講解

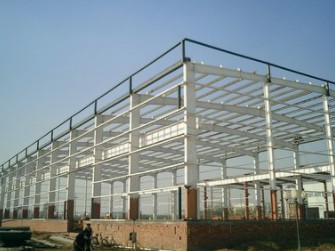

鋼結構的廠房主要是指主要的承重構件是由鋼材組成的。包括鋼柱子，鋼梁，鋼結構基礎，鋼屋架（當然廠房的跨度比較大，基本現在都是鋼結構屋架了），鋼屋蓋，注意鋼結構的墻也可以采用磚墻維護。由于我國的鋼產量增大，很多都開始采用鋼結構廠房了，具體還可以分輕型和重型鋼結構廠房。

1、鋼結構建筑質量輕，強度高，跨度大。

2、鋼結構建筑施工工期短，相應降低投資成本。

3、鋼結構建筑防火性高，防腐蝕性強。

4、鋼結構建筑搬移方便，回收無污染。

一、鋼結構鋼網架

1、鋼網架的檢測可分為節點的承載力、焊縫、尺寸與偏差、桿件的不平直度和鋼網架的撓度等項目。

2、鋼網架焊接球節點和螺栓球節點的承載力的檢驗，應按《網架結構工程質量檢驗評定標準》JGJ78的要求進行。對既有的螺栓球節點網架，可從結構中取出節點來進行節點的極限承載力檢驗。在截取螺栓球節點時，應采取措施確保結構安全。

3、鋼網架中焊縫，可采用超聲波探傷的方法檢測，檢測操作與評定應按《焊接球節點鋼網架焊縫超聲波探傷及質量分級法》JG/T3034.1或《螺栓球節點鋼網架焊縫超聲波探傷及質量分級法》JG/T3034.2的要求進行。

4、鋼網架中焊縫的外觀質量，應按《鋼結構工程施工質量驗收規范》GB50205的要求進行檢測。

5、焊接球、螺栓球、高強度螺栓和桿件偏差的檢測，檢測方法和偏差允許值應按《網架結構工程質量檢驗評定標準》JGJ78的規定執行。

6、鋼網架鋼管桿件的壁厚，可采用超聲測厚儀檢測，檢測前應清除飾面層。

7、鋼網架中桿件軸線的不平直度，可用拉線的方法檢測，其不平直度不得超過桿件長度的千分之一。

8、鋼網架的撓度，可采用激光測距儀或水準儀檢測，每半跨范圍內測點數不宜小于3個，且跨中應有1個測點，端部測點距端支座不應大于1m。

二、鋼結構結構性能實荷檢驗與動測

1、對于大型復雜鋼結構體系可進行原位非破壞性實荷檢驗，直接檢驗結構性能。結構性能的實荷檢驗可按本標準附錄H的規定進行。加荷系數和判定原則可按附錄H.2 的規定確定，也可根據具體情況進行適當調整。

2、對結構或構件的承載力有疑義時，可進行原型或足尺模型荷載試驗。試驗應委托具有足夠設備能力的專門機構進行。試驗前應制定詳細的試驗方案，包括試驗目的、試件的選取或制作、加載裝置、測點布置和測試儀器、加載步驟以及試驗結果的評定方法等。試驗方案可按附錄H制定，并應在試驗前經過有關各方的同意。

3、對于大型重要和新型鋼結構體系，宜進行實際結構動力測試，確定結構自振周期等動力參數。結構動力測試宜符合本標準附錄E的規定。

4、鋼結構桿件的應力，可根據實際條件選用電阻應變儀或其他有效的方法進行檢測。

三、鋼結構廠房的檢測與鋼結構構件

1、鋼結構桿件長細比的檢測與核算，可按《鋼結構工程規范檢測》的規定測定桿件尺寸，應以實際尺寸等核算桿件的長細比。

2、鋼結構支撐體系的連接，可按《鋼結構工程規范檢測》的規定檢測；支撐體系構件的尺寸，可按《鋼結構工程規范檢測》的規定進行測定；應按設計圖紙或相應設計規范進行核實或評定。

3、鋼結構構件截面的寬厚比，可按《鋼結構工程規范檢測》的規定測定構件截面相關尺寸，并進行核算，應按設計圖紙和相關規范進行評定。

四、鋼結構涂裝

1、鋼結構防護涂料的質量，應按國家現行相關產品標準對涂料質量的規定進行檢測。

2、鋼材表面的除銹等級，可用現行國家標準《涂裝前鋼材表面銹蝕等級和除銹等級》GB8923規定的圖片對照觀察來確定。

3、不同類型涂料的涂層厚度，應分別采用下列方法檢測：

（1）漆膜厚度，可用漆膜測厚儀檢測，抽檢構件的數量不應少于本標準表3.3.13中A類檢測樣本的最小容量，也不應少于3件；每件測5處，每處的數值為3個相距50mm的測點干漆膜厚度的平均值。

（2）對薄型防火涂料涂層厚度，可采用涂層厚度測定儀檢測，量測方法應符合《鋼結構防火涂料應用技術規程》CECS24的規定。

（3）對厚型防火涂料涂層厚度，應采用測針和鋼尺檢測，量測方法應符合《鋼結構防火涂料應用技術規程》CECS24的規定。涂層的厚度值和偏差值應按《鋼結構工程施工質量驗收規范》GB50205的規定進行評定。6.7.4 涂裝的外觀質量，可根據不同材料按《鋼結構工程施工質量驗收規范》GB50205的規定進行檢測和評定。
